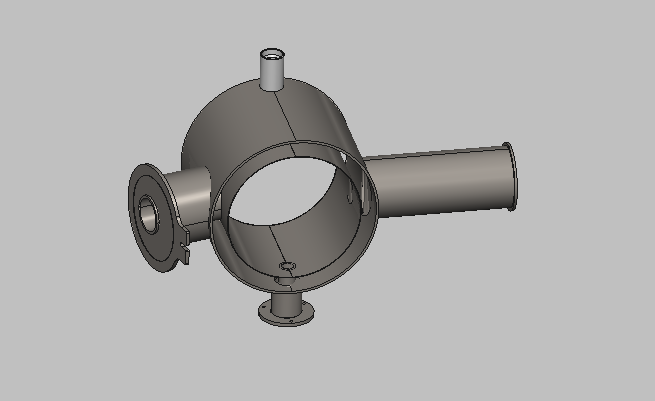

一、核心設計要素

1. 結構與材料選擇

• 雙層真空絕熱結構：內外罐間抽真空并填充絕熱材料（如多層鋁箔、玻璃纖維），降低熱傳導。內膽常用奧氏體不銹鋼（SUS304/316），耐低溫且抗腐蝕；外罐可選碳鋼或不銹鋼，兼顧強度與經濟性。
• 特殊場景材料優化：
• 液氫 / 液氦儲存：采用無氧銅或鋁合金減少氫脆風險，內壁鍍鎳防止吸附氣體。
• 強腐蝕性介質：內襯聚四氟乙烯（PTFE）或鈦合金，避免材料與介質反應。

2. 真空與絕熱性能

• 真空度控制：夾層真空度需達10?3 Pa 以下，采用分子篩或活性炭吸附殘余氣體，確保長期保溫。
• 絕熱層設計：
• 高真空多層絕熱（MLI）：交替纏繞鋁箔與玻璃纖維，日蒸發率可低至0.3%615。
• 低溫冷屏技術：在夾層設置液氮或液氬預冷屏，進一步降低輻射熱漏。

3. 安全與監測系統

• 壓力保護：
• 多級安全閥：主安全閥起跳壓力為額定工作壓力的 1.1 倍，爆破片作為二級保護。
• 自增壓系統：內置汽化器實現自動增壓，確保穩定供氣（如輸出壓力 1.38-3.45MPa）。
• 智能監測：
• 磁致伸縮液位計：精度達 ±1%，實時顯示液位。
• 溫度傳感器：集成 Pt100 或熱電偶，監測內膽及夾層溫度。

二、制造流程與關鍵工藝

1. 精密加工與裝配

• 內膽成型：
• 采用等離子焊或 TIG 焊焊接不銹鋼板，焊縫需經氦質譜檢漏（泄漏率＜1×10?? Pa?m3/s）。
• 低溫深冷處理（-196℃）提升材料韌性，減少應力開裂。
• 真空封裝：
• 夾層抽真空后充入活性炭（200℃活化 16 小時），吸附殘余氣體4。
• 采用電子束焊密封抽氣口，確保真空層長期穩定。

2. 性能測試與認證

• 壓力測試：水壓試驗壓力為額定壓力的 1.5 倍（如 3.45MPa 杜瓦瓶需承受 5.17MPa）。
• 絕熱性能測試：
• 靜態蒸發率測試：充裝液氮后，測量 24 小時內的重量損失，要求日蒸發率≤0.5%。
• 低溫穩定性測試：在 - 196℃下持續運行 72 小時，溫度波動需＜±2℃。
• 認證標準：
• 國內需符合GB/T 19138-2015（液態氧杜瓦瓶）及TSG 23-2021（氣瓶安全技術規程）。
• 國際市場需通過ASME BPVC（美國）或EN 13458（歐盟）認證。

三、典型應用場景與定制方案

1. 半導體與科研領域

• 磁光實驗杜瓦瓶：
• 結構設計：內膽采用薄壁不銹鋼（壁厚 0.3mm），底部集成紫銅恒溫塊（溫度 9-10K），支持寬波段光學窗口（玻璃、石英等）。
• 性能指標：液氦蒸發率≤0.2L/h，夾層真空度≤5×10?3 Pa。
• 紅外探測器退火裝置：
• 集成功能：內膽內置加熱線圈（紫銅材質），支持原位退火（溫度≤300℃）與低溫測試（-196℃），避免樣品暴露于外界。

2. 生物醫藥與運輸

• 細胞治療運輸杜瓦瓶：
• 絕熱優化：采用干燥蒸氣技術，在 ISTA 7D 標準下保溫＞10 天，支持 - 150℃以下運輸。
• 智能監控：內置 TracSafe RLT 數據記錄器，實時監測溫度、震動及位置，數據可通過 CSafe Connect 平臺遠程訪問。
• 液氮生物容器：
• 氣相儲存設計：內膽頂部設置冷氮?dú)鈱樱苊鈽颖局苯咏佑|液氮，減少交叉污染風險。

3. 工業氣體儲存

• 超高壓杜瓦瓶：
• 壓力等級：工作壓力 3.45MPa，爆破壓力 5.17MPa，適用于液氬、液態二氧化碳等深冷介質。
• 移動性設計：底部配叉車固定板與減震支架，支持吊裝與軌道運輸。

四、定制注意事項與成本分析

1. 需求明確化：
• 提供介質類型、工作壓力、容積、溫度范圍等核心參數，特殊需求（如防爆、可視化窗口）需提前說明。
2. 成本構成：
• 材料成本：不銹鋼占比約 30%-40%，高真空絕熱材料（如進口鋁箔）占 15%-20%。
• 工藝成本：精密焊接、真空封裝及測試認證費用占 20%-30%，定制化功能（如智能監測）增加 10%-15% 成本。
• 典型價格：360L 中壓杜瓦瓶約 1.5 萬 - 3 萬元，超高壓或特殊設計型號可達 5 萬 - 10 萬元。
3. 交貨周期：
• 標準型號通常需10-15 天，定制化產品（如帶加熱功能或非標接口）需30-60 天。

五、廠商選擇與合作流程

1. 廠商資質審核：
• 優先選擇具備A2 級壓力容器制造許可證及 ISO 9001 認證的廠商，如北京德世、上海隆拓等。
• 考察廠商案例：如半導體領域需確認其是否具備低溫真空設備制造經驗。
2. 技術對接與圖紙確認：
• 廠商提供總裝圖與零部件圖，用戶需審核材料規格、焊縫位置及接口尺寸。
3. 驗收與售后：
• 到貨后需進行壓力測試、真空度檢測及絕熱性能驗證，并索取第三方檢測報告。
• 質保期通常為1-2 年，部分廠商提供終身真空維護服務。

六、總結
