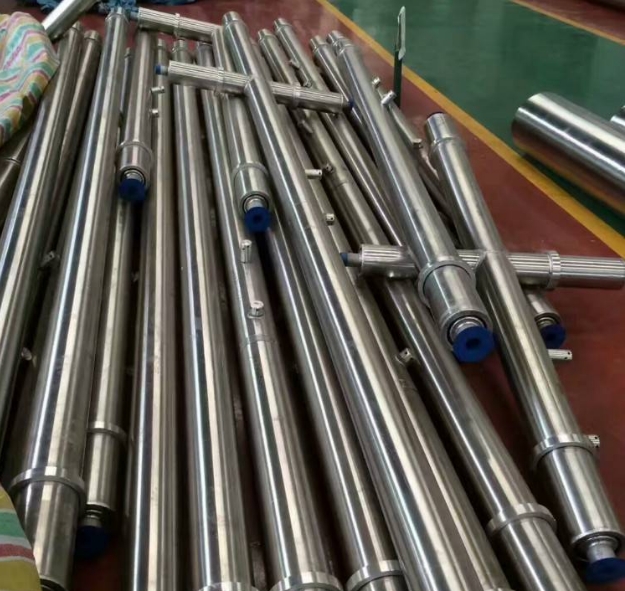

一、壓力范圍的核心決定因素
液氮管道的最大傳輸壓力并非單一數(shù)值，而是由材料低溫力學(xué)性能、管道規(guī)格及安全冗余共同構(gòu)成的動(dòng)態(tài)區(qū)間。在 - 196℃的工作溫度下，常用奧氏體不銹鋼（如 304L）的許用應(yīng)力降至常溫值的 60%（約 116MPa），這一特性直接決定了管道的耐壓上限。根據(jù) GB/T 20801.3-2020《壓力管道規(guī)范》，公稱(chēng)直徑 50mm、壁厚 3.5mm 的 304L 不銹鋼管，設(shè)計(jì)壓力上限為 2.5MPa，但實(shí)際運(yùn)行中需保留 20% 安全余量，故最大工作壓力通?？刂圃?2.0MPa 以?xún)?nèi)。
國(guó)際標(biāo)準(zhǔn)呈現(xiàn)相似邏輯：ASME B31.5《制冷管道規(guī)范》規(guī)定，低溫液體輸送管道的最大允許工作壓力（MAWP）不得超過(guò)設(shè)計(jì)壓力的 90%。以常用于液氮傳輸?shù)?Sch40 系列管道為例，Φ89×4.0mm 的 316L 鋼管設(shè)計(jì)壓力 3.0MPa，其最大傳輸壓力被限制在 2.7MPa，這一數(shù)值既考慮了低溫下材料屈服強(qiáng)度的衰減，也包含了流體沖擊產(chǎn)生的瞬時(shí)壓力波動(dòng)補(bǔ)償。
二、不同應(yīng)用場(chǎng)景的壓力區(qū)間劃分
1. 工業(yè)級(jí)液氮輸送系統(tǒng)
- 短途低壓傳輸：實(shí)驗(yàn)室及小型儲(chǔ)槽連接管道（長(zhǎng)度＜50m）通常采用 0.6-1.0MPa 壓力等級(jí)，此區(qū)間可通過(guò)自增壓汽化實(shí)現(xiàn)，無(wú)需額外加壓設(shè)備。某半導(dǎo)體工廠(chǎng)的實(shí)測(cè)數(shù)據(jù)顯示，當(dāng)壓力穩(wěn)定在 0.8MPa 時(shí)，Φ25mm 管道的液氮流速可達(dá) 12m/s，滿(mǎn)足每小時(shí) 500L 的輸送需求。
- 中壓長(zhǎng)距離傳輸：化工廠(chǎng)區(qū)之間的液氮主管網(wǎng)（長(zhǎng)度 50-500m）多采用 1.6-2.0MPa 壓力，配合變頻低溫泵調(diào)節(jié)流量。這類(lèi)系統(tǒng)需通過(guò)壓力梯度設(shè)計(jì)（起點(diǎn) 2.0MPa，終點(diǎn) 1.2MPa）抵消沿程阻力損失，每 100m 管道的壓力降約 0.15-0.2MPa。
2. 特殊場(chǎng)景的壓力控制
- 航天推進(jìn)劑輸送：火箭發(fā)動(dòng)機(jī)試車(chē)臺(tái)的液氮管道需承受瞬時(shí)高壓，采用 316LN 超低溫不銹鋼制造，最大傳輸壓力可達(dá) 4.0MPa，但持續(xù)時(shí)間被嚴(yán)格限制在 10 分鐘以?xún)?nèi)，防止材料疲勞。
- 醫(yī)療及食品行業(yè)：出于安全冗余考慮，直接接觸終端設(shè)備的管道（如 MRI 冷卻系統(tǒng)）壓力被限定在 0.4-0.6MPa，通過(guò)減壓閥組將壓力波動(dòng)控制在 ±0.05MPa 范圍內(nèi)。
三、壓力限制的關(guān)鍵影響因素
1. 材料低溫性能衰減
體心立方金屬（如碳鋼）在 - 196℃時(shí)會(huì)發(fā)生脆性轉(zhuǎn)變，沖擊功從常溫的≥27J 驟降至≤5J，因此絕對(duì)禁止用于壓力＞0.1MPa 的液氮管道。即使是奧氏體不銹鋼，長(zhǎng)期在 2.5MPa 以上壓力運(yùn)行也會(huì)出現(xiàn)晶間腐蝕傾向，某石化企業(yè)的失效分析顯示，304 不銹鋼管在 2.8MPa 下持續(xù)運(yùn)行 18 個(gè)月后，焊縫處出現(xiàn)微裂紋，其抗拉強(qiáng)度下降 12%。
2. 氣液兩相流的壓力波動(dòng)
當(dāng)液氮流速超過(guò) 15m/s 時(shí)，管道局部會(huì)形成氣液兩相流，導(dǎo)致壓力脈動(dòng)幅度達(dá) ±0.3MPa。這種波動(dòng)對(duì)閥門(mén)、法蘭等連接部位構(gòu)成極大考驗(yàn) —— 實(shí)驗(yàn)表明，1.6MPa 系統(tǒng)中若出現(xiàn) 0.5MPa 的瞬時(shí)沖擊，會(huì)使法蘭密封面的泄漏率從 10??Pa?m3/s 增至 10??Pa?m3/s，因此需將最大工作壓力降低 20% 以抵消這種風(fēng)險(xiǎn)。
3. 絕熱失效的連鎖反應(yīng)
真空絕熱管道的漏熱率若從 0.5W/m 升至 5W/m（真空失效時(shí)），液氮汽化率會(huì)增加 10 倍，導(dǎo)致管內(nèi)壓力在 1 小時(shí)內(nèi)上升 0.8MPa。為應(yīng)對(duì)此類(lèi)突發(fā)情況，系統(tǒng)設(shè)計(jì)時(shí)需將最大壓力與安全閥起跳壓力（通常為設(shè)計(jì)壓力的 1.1 倍）保持 0.5MPa 以上差值，例如 2.0MPa 管道配套 2.5MPa 安全閥，預(yù)留足夠的泄壓緩沖空間。
四、行業(yè)標(biāo)準(zhǔn)與安全驗(yàn)證體系
各國(guó)規(guī)范對(duì)液氮管道壓力的限定呈現(xiàn)高度一致性：
- 中國(guó) GB 50030-2013：明確規(guī)定低溫液體管道的設(shè)計(jì)壓力應(yīng)不低于工作壓力的 1.1 倍，且不得小于 0.1MPa（防止負(fù)壓）。
- 歐盟 EN 13458：要求每 200m 管道設(shè)置壓力監(jiān)測(cè)點(diǎn)，當(dāng)實(shí)時(shí)壓力超過(guò)最大允許值的 10% 時(shí)，自動(dòng)啟動(dòng)緊急切斷閥。
- 美國(guó) NFPA 55：對(duì)公眾場(chǎng)所的液氮管道實(shí)施更嚴(yán)格限制，最大壓力不得超過(guò) 1.2MPa，且必須配備雙重止回閥。
壓力驗(yàn)證需通過(guò)低溫水壓試驗(yàn)實(shí)現(xiàn)：在 20℃時(shí)以 1.5 倍設(shè)計(jì)壓力進(jìn)行強(qiáng)度試驗(yàn)，保壓 30 分鐘無(wú)泄漏；隨后在 - 196℃下以 1.1 倍設(shè)計(jì)壓力進(jìn)行氣密性試驗(yàn)，氦質(zhì)譜檢漏顯示漏率需≤1×10??Pa?m3/s。某航天基地的驗(yàn)證數(shù)據(jù)表明，經(jīng)過(guò)這樣的測(cè)試流程，管道在 2.5MPa 下的運(yùn)行可靠性可達(dá) 99.9%。
五、壓力優(yōu)化與風(fēng)險(xiǎn)防控實(shí)踐
1. 動(dòng)態(tài)壓力調(diào)節(jié)技術(shù)
采用 PID 閉環(huán)控制系統(tǒng)，根據(jù)流量變化實(shí)時(shí)調(diào)節(jié)低溫泵轉(zhuǎn)速，使管道壓力穩(wěn)定在設(shè)定值 ±0.03MPa 范圍內(nèi)。某 LNG 工廠(chǎng)應(yīng)用該技術(shù)后，壓力波動(dòng)導(dǎo)致的管道振動(dòng)幅度從 0.15mm 降至 0.05mm，顯著延長(zhǎng)了閥門(mén)密封件壽命。
2. 壓力超限的應(yīng)急響應(yīng)
當(dāng)壓力傳感器檢測(cè)到超壓（如超過(guò) 2.0MPa）時(shí)，系統(tǒng)需在 3 秒內(nèi)完成三級(jí)處置：首先開(kāi)啟旁通閥泄壓，若 10 秒內(nèi)壓力未下降則啟動(dòng)安全閥，最終觸發(fā)緊急切斷閥關(guān)閉液氮源。這種分級(jí)響應(yīng)機(jī)制可將超壓事故的處置時(shí)間縮短至傳統(tǒng)方式的 1/5。
3. 長(zhǎng)期運(yùn)行的壓力監(jiān)測(cè)
通過(guò)植入管道的光纖光柵傳感器，實(shí)現(xiàn)分布式壓力監(jiān)測(cè)（空間分辨率 1m），當(dāng)某段管道壓力異常升高 5% 時(shí)，可精確定位至具體位置。某化工園區(qū)的實(shí)踐表明，這種技術(shù)可提前 12 小時(shí)預(yù)警潛在的壓力異常，避免惡性事故發(fā)生。
結(jié)語(yǔ)
液氮管道的最大傳輸壓力是材料科學(xué)、流體力學(xué)與安全工程的交叉產(chǎn)物，工業(yè)常規(guī)系統(tǒng)的合理區(qū)間為 0.6-2.0MPa，特殊場(chǎng)景可放寬至 4.0MPa（短時(shí)運(yùn)行）。這一范圍的劃定既考慮了 - 196℃下材料性能的特殊性，也包含了對(duì)流動(dòng)狀態(tài)、絕熱效率等變量的動(dòng)態(tài)平衡。未來(lái)隨著低溫合金材料（如鎳基超合金）和智能控制技術(shù)的發(fā)展，液氮管道的壓力邊界可能進(jìn)一步拓展，但核心原則始終不變 —— 在安全冗余與傳輸效率之間尋找精準(zhǔn)平衡，這正是低溫流體工程的技術(shù)精髓所在。
