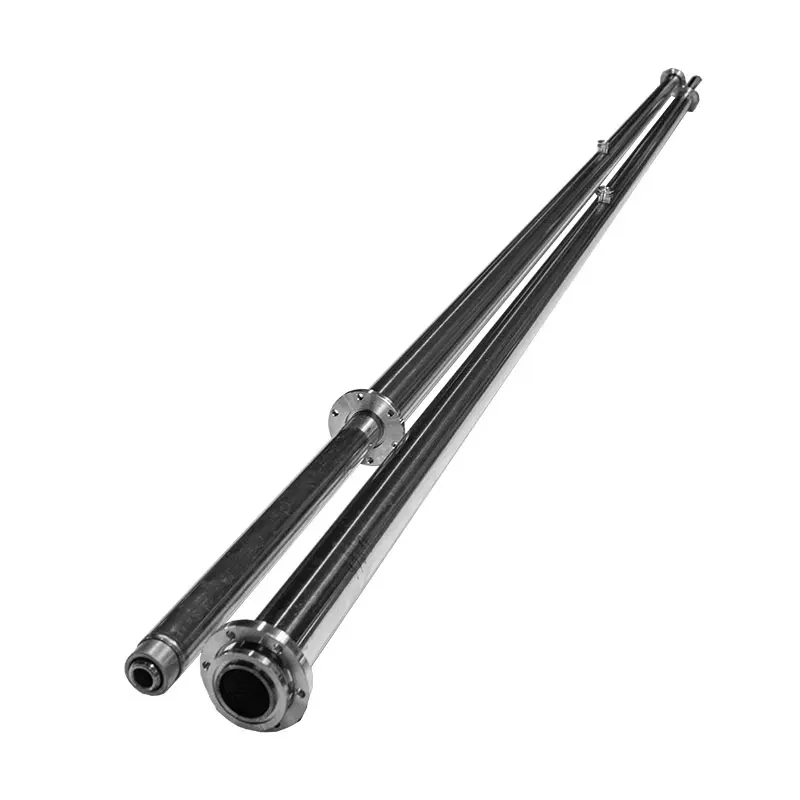

液氮管路作為低溫介質輸送的核心載體，需在 - 196℃超低溫工況下實現 “無泄漏、低冷損、抗脆裂” 運行，其設計、選材、安裝與運維直接決定系統安全性與經濟性。本文結合 GB/T 34330《低溫液體輸送管道工程技術規范》及工業實踐經驗，從關鍵環節切入，提供可落地的技術方案。
一、核心前提：液氮管路的材料選型 —— 拒絕 “湊活”，只選 “適配”
液氮管路材料需同時滿足低溫韌性（防脆裂）、耐腐蝕性（防泄漏）、低冷損（防損耗） 三大要求，不同管路段（低溫段 / 常溫段、高壓段 / 低壓段）的選材差異顯著，嚴禁混用不合格材料。
1. 低溫輸送段（接觸液氮，溫度≤-100℃）：奧氏體不銹鋼為唯一優選
- 首選牌號：316L（022Cr17Ni12Mo2）
適用場景：化工、半導體、海邊等高腐蝕環境，或液氮純度≥99.999% 的精密場景（如生物樣本傳輸）。
核心優勢：① 低溫韌性?xún)?yōu)異，-196℃沖擊功（AKv）≥45J，無脆性轉變溫度（DBTT）；② 含 Mo 元素（2%），耐 Cl?點蝕能力比 304 高 3~5 倍；③ 焊接后晶間腐蝕風險低，適合長期循環使用。
管材標準：選用 GB/T 14976《流體輸送用不銹鋼無縫鋼管》，壁厚需按設計壓力計算（如 1MPa 壓力下，DN25 管徑選 δ=3mm，DN50 選 δ=4mm）。
- 次選牌號：304（06Cr19Ni10）
適用場景：干燥、無腐蝕的普通工業場景（如食品加工、冶金），液氮純度≥99.99%。
注意事項：① 嚴禁用于 Cl?濃度＞10ppm 的環境（如海邊、化工車間），易發生點蝕；② 焊接后需做固溶處理（1050~1100℃快冷），消除敏化組織。
- 絕對禁用材料：普通碳鋼（Q235、20#）、鐵素體不銹鋼（430）—— 低溫下沖擊功＜5J，100% 脆裂；雙相不銹鋼（2205）——DBTT≈-50℃，-196℃下易開裂。
2. 常溫過渡段（氣化后氮?dú)猓瑴囟取?℃）：可放寬選材，但需匹配壓力
- 低壓段（壓力≤0.6MPa）：可選用 304 不銹鋼或鍍鋅鋼管（GB/T 3091《低壓流體輸送用焊接鋼管》），但鍍鋅管需做內壁除銹處理，避免銹蝕污染氮?dú)狻?/span>
- 高壓段（壓力＞0.6MPa）：必須選用 316L 不銹鋼，壁厚按 GB/T 14976 計算（如 2MPa 壓力下，DN25 管徑選 δ=4mm）。
3. 輔助材料：密封件與保溫層 —— 細節決定成敗
- 密封件：罐口、閥門、法蘭密封需用耐低溫氟橡膠（如 FKM，使用溫度 - 20~200℃）或全氟醚橡膠（FFKM，使用溫度 - 25~320℃），嚴禁用丁腈橡膠（NBR，-10℃以下硬化失效）。
- 保溫層：采用雙層真空保溫（內層聚四氟乙烯，外層聚氨酯），或復合保溫結構（內層超細玻璃棉 + 外層鋁箔反射層），冷損需控制在≤5W/m（25℃環境下），避免管路外壁結霜（結霜會增加冷損 30% 以上）。
二、關鍵環節：液氮管路設計規范 —— 數據化避免 “經驗主義”
設計是管路安全的基礎，需重點控制 “管徑、壓力、冷縮補償、坡度” 四大參數，避免因設計缺陷導致運行故障。
1. 管徑計算：按 “氣化量 + 流速” 雙重控制
管徑過小會導致流速過高（沖刷管壁），過大則增加冷損與成本，計算公式如下：
D=√(4Q×10?/(πv×3600))
- D：管徑；Q：最大液氮流量（m3/h，按氣化后氮?dú)饬繐Q算，1m3 液氮≈600Nm3 氮?dú)猓?；v：推薦流速（低溫段 v≤1.5m/s，常溫段 v≤2.5m/s）。
- 實例：某半導體車間需輸送 20Nm3/h 氮?dú)猓▽?duì)應液氮流量≈0.033m3/h），低溫段管徑計算：D=√(4×0.033×10?/(3.14×1.5×3600))≈50mm，故選用 DN50（外徑 57mm）316L 鋼管。
2. 壓力控制：分級設置安全閾值
- 設計壓力：按最大工作壓力的 1.2~1.5 倍取值（如工作壓力 1MPa，設計壓力取 1.5MPa）。
- 安全附件：① 每 50m 管路設置 1 個安全閥（起跳壓力 = 設計壓力的 1.1 倍）；② 低溫段設置壓力變送器（量程 0~2MPa，精度 ±0.5%），超壓時自動切斷液氮供應。
3. 冷縮補償：解決 “低溫收縮” 應力
液氮管路從常溫（25℃）降至 - 196℃，每 100m 長度收縮量約 13mm（316L 線膨脹系數 1.7×10??/℃），需通過補償器吸收收縮量，否則會拉裂管路或法蘭。
- 補償器類型：優先選用波紋管補償器（DN25~DN100 選軸向型，DN＞100 選橫向型），嚴禁用 “自然補償”（如 L 型、Z 型彎管）—— 低溫下彎管易因應力集中開裂。
- 安裝間距：直線管路每 30~50m 設置 1 個補償器，轉彎處距彎管≥5m 安裝，補償量按 15mm/100m 預留（如 100m 管路選補償量 20mm 的型號）。
4. 管路坡度：防止 “積液凍堵”
- 低溫段：向液氮流動方向設置 0.3%~0.5% 坡度（如 100m 管路抬高 30~50mm），避免液氮在低點積聚（積聚后易因蒸發壓力升高導致管路振動）。
- 常溫段：向排水閥方向設置 0.2% 坡度，定期排放冷凝水（避免冬季凍堵管路）。
三、落地保障：液氮管路安裝要點 —— 規范操作規避 “隱性風險”
安裝質量直接影響管路壽命，需嚴格控制 “焊接、清潔、試壓” 三大環節，杜絕 “野蠻施工”。
1. 焊接工藝：低溫鋼焊接有 “特殊要求”
- 焊接方法：采用鎢極氬弧焊（TIG），背面通氬氣保護（純度≥99.99%），避免焊縫背面氧化（氧化會使低溫韌性下降 50%）。
- 焊絲選擇：316L 管路用 ER316L 焊絲（GB/T 14957），304 管路用 ER308L 焊絲，焊絲直徑按壁厚選擇（δ≤3mm 選 φ2.0mm，δ＞3mm 選 φ2.4mm）。
- 探傷要求：所有焊縫 100% 射線探傷（RT），合格等級≥Ⅱ 級（GB/T 3323），重點檢查 “未熔合、裂紋” 缺陷（低溫下這些缺陷會快速擴展）。
2. 管路清潔：杜絕 “雜質污染”
- 安裝前：用高壓氮?dú)猓?.8MPa）吹掃管路內壁，去除灰塵、鐵屑（雜質會劃傷管壁，加速腐蝕）；用丙酮擦拭法蘭密封面，去除油污（油污低溫下會硬化，導致密封失效）。
- 安裝中：管路開口端需用塑料帽密封，避免雜物進入；禁止用手直接接觸低溫段內壁（皮脂會在低溫下凝結，污染液氮）。
3. 試壓與保冷：驗收必做的 “安全檢測”
- 氣壓試驗：用氮?dú)庾瞿蛪涸囼?yàn)，壓力升至設計壓力的 1.15 倍，保壓 30min，壓降≤0.05MPa 為合格；然后降至設計壓力，用肥皂水檢查焊縫、法蘭，無氣泡為合格。
- 保冷施工：保溫層接縫處用鋁箔膠帶密封（密封率≥95%），閥門、補償器處做可拆卸保溫（方便檢修），保溫完成后檢測冷損（用紅外測溫儀測管路外壁溫度，≤5℃為合格）。
四、長期穩定：液氮管路運維管理 —— 日常檢查防 “小問題變大故障”
運維的核心是 “早發現、早處理”，需建立定期巡檢與維護制度，重點關注 “泄漏、腐蝕、冷損” 三大風險點。
1. 日常巡檢（每日 1 次）：快速識別異常
- 泄漏檢查：① 用肥皂水涂抹法蘭、閥門、焊縫，觀察是否冒泡（冒泡說明泄漏，需立即處理）；② 用紅外測溫儀測管路外壁溫度，若局部溫度＜0℃（正常應接近環境溫度），說明保溫層破損，需補做保溫。
- 壓力監測：記錄管路壓力變化，若壓力波動＞0.2MPa（正常應≤0.1MPa），可能是閥門內漏或補償器失效，需停機檢查。
- 液位關聯：結合液氮罐液位變化，若液位下降速率突然加快（如從 5%/ 天升至 10%/ 天），可能是管路冷損過大或泄漏，需排查保溫層與密封件。
2. 定期維護（每 3 個月 1 次）：預防故障
- 密封件更換：更換法蘭、閥門的密封圈（即使無泄漏，氟橡膠密封圈也需每 6 個月更換 1 次，避免老化失效）。
- 內壁腐蝕檢查：用內窺鏡檢查管路內壁，若發現點蝕（深度≥壁厚的 10%）或銹蝕，需用高壓氮?dú)獯祾吆螅瑑?nèi)壁噴涂防腐涂層（如聚四氟乙烯涂層）；嚴重時需更換管路。
- 補償器檢查：檢查波紋管補償器的波紋片是否有裂紋、變形，若發現裂紋，需立即更換（補償器失效會導致管路應力超標，引發開裂）。
3. 故障處理：緊急情況有 “標準流程”
- 泄漏故障：① 立即關閉上游液氮閥門，切斷氣源；② 打開通風設備（避免氮?dú)庵舷ⅲ獨鉂舛龋?9.5% 為安全閾值）；③ 穿戴低溫防護裝備（防寒手套、護目鏡），用肥皂水定位泄漏點，若為法蘭泄漏，緊固螺栓；若為焊縫泄漏，停機后補焊。
- 凍堵故障：① 關閉上游閥門，停止供液；② 用熱氮?dú)猓?0~80℃，壓力 0.2MPa）吹掃凍堵段（從下游向上游吹掃，避免壓力升高）；③ 吹掃完成后，檢查管路是否變形，無變形方可恢復供液。
- 脆裂故障：① 立即停機，撤離人員（防止碎片傷人）；② 隔離故障管路，更換新管（新管需按安裝規范重新焊接、試壓）；③ 分析脆裂原因（多為材料錯用或焊接缺陷），避免再次發生。
五、結論：液氮管路的 “安全核心原則”
液氮管路的安全運行無 “捷徑”，需堅守三大原則：
- 選材不妥協：低溫段必須用 316L/304 奧氏體不銹鋼，禁用普通碳鋼與不合格密封件；
- 設計數據化：管徑、補償量、坡度按公式計算，不憑經驗取值；
- 運維常態化：日常巡檢抓細節（泄漏、溫度、壓力），定期維護不拖延（密封件、腐蝕、補償器）。
無論是工業輸送、醫療配套還是半導體精密場景，只有將技術規范落地到每一個環節，才能實現液氮管路 “長期無故障、低損耗” 運行，避免安全事故與經濟損失。
