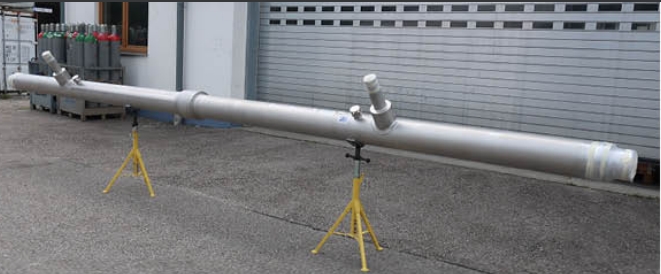

液氮管線的保溫設計是保障液氮輸送效率、降低冷損、避免管路結霜結冰及保障運行安全的核心環節。DN100作為工業及科研領域常用的液氮管線規格，其保溫厚度并非固定值，需結合環境條件、保溫材料特性、允許冷損量等多方面因素綜合確定。本文從技術原理出發，梳理DN100液氮管線保溫厚度的確定依據、計算思路、不同場景推薦方案及施工關鍵要點，為相關工程設計與施工提供實用參考。
一、液氮管線保溫的核心意義與厚度選擇的重要性
液氮的沸點為-196℃，在常溫環境下輸送時，管線內外存在極大的溫差，若保溫措施不到位，會出現兩大核心問題：一是冷損急劇增加，導致液氮大量汽化，降低輸送效率，增加使用成本；二是管線外壁溫度過低，空氣中的水蒸氣會在管壁凝結、結霜，甚至導致周邊管路、設備凍損，同時結霜會進一步破壞保溫層結構，加劇冷損。對于DN100規格的管線，其管徑較大，與環境的接觸面積相對可觀，保溫厚度的合理性直接決定保溫效果與工程經濟性的平衡——過薄無法滿足保溫需求，過厚則會增加材料消耗、占用空間，還可能因保溫層自重過大影響管線支撐結構安全。
二、DN100液氮管線保溫厚度的關鍵影響因素
1. 環境條件：環境溫度是核心影響因素，常溫環境（20-25℃）與低溫環境（如室外冬季-10℃以下）對保溫厚度的要求差異顯著；此外，環境濕度、風速也會影響保溫效果，高濕度環境需更厚的保溫層防止結霜滲透，強風環境會加速熱量交換，需適當增加厚度補償冷損。
2. 保溫材料特性：不同保溫材料的導熱系數（尤其是低溫工況下的導熱系數）差異較大，導熱系數越小，保溫性能越好，所需保溫厚度越薄。液氮管線常用的保溫材料包括聚氨酯泡沫、聚苯乙烯泡沫、巖棉、玻璃棉及真空絕熱材料等，其中聚氨酯泡沫因低溫導熱系數低、防水性好，在液氮管線中應用較廣。
3. 允許冷損量：工程設計中會根據工藝需求設定允許冷損量（單位：W/m），允許冷損量越低，對保溫效果要求越高，所需保溫厚度越大。例如，精密科研用液氮輸送管線的允許冷損量通常低于工業大規模輸送管線，保溫厚度需相應增加。
4. 管線工作參數：管線內液氮的流速、壓力會影響管內換熱效率，流速越快，管內對流換熱越強，若需控制冷損，需適當調整保溫厚度；同時，壓力變化可能導致液氮汽化率波動，也需在保溫設計中綜合考量。
三、DN100液氮管線保溫厚度的計算思路與參考標準
DN100液氮管線保溫厚度的確定，核心是結合環境條件、保溫材料特性、允許冷損量等關鍵因素，得出能滿足保溫需求的最小厚度。實際工程中，可直接參考《工業設備及管道絕熱工程設計規范》（GB 50264-2013）的相關規定，結合液氮管線的低溫使用特性進行調整，確保厚度選擇科學合理。
計算時，需先明確設計參數（允許Q/L、環境溫度T?），選取對應保溫材料的低溫導熱系數λ，代入公式反算出保溫厚度δ。實際工程中，可參考《工業設備及管道絕熱工程設計規范》（GB 50264-2013）中的相關規定，結合液氮管線的低溫特性進行修正，確保計算結果的準確性。
四、不同場景下DN100液氮管線的保溫厚度推薦
結合常見工程場景及主流保溫材料（以聚氨酯泡沫為例，低溫導熱系數λ≈0.022W/(m·K)），給出以下保溫厚度推薦值，實際應用需結合具體計算驗證：
1. 室內常溫場景（溫度20℃、濕度≤60%、無強對流）：若允許冷損量控制在5W/m以內，DN100液氮管線的保溫厚度推薦為50-60mm；若為精密儀器配套管線，允許冷損量≤2W/m，保溫厚度需提升至70-80mm。
2. 室外常溫場景（溫度20℃、濕度70%-85%、風速≤3m/s）：受濕度和風速影響，需增加保溫厚度抵御冷損和結霜，推薦保溫厚度為70-80mm；若風速大于5m/s，需進一步增加至80-100mm，并做好保溫層外的防風、防水包裹。
3. 室外低溫場景（冬季最低溫度-10℃至-20℃）：環境溫差進一步增大，冷損風險提升，推薦保溫厚度為90-110mm；若最低溫度低于-20℃，需結合具體計算調整至110-130mm，并優先選用導熱系數更低的保溫材料。
4. 高濕度特殊場景（如沿海、多雨地區）：除增加保溫厚度（比同溫度常規場景增加10-20mm）外，需在保溫層外側增設防潮層（如鋁箔復合防水卷材），防止水汽滲透導致保溫材料失效。
五、DN100液氮管線保溫施工的關鍵要點
1. 材料選型適配：優先選用低溫性能穩定、導熱系數低、防水性好的保溫材料，進場前需核查材料的低溫導熱系數檢測報告，確保符合設計要求；對于DN100管線，建議選用預制管殼類保溫材料，貼合度更高，減少拼接縫隙導致的冷損。
2. 拼接與密封：保溫管殼拼接時需采用錯縫搭接，搭接寬度不小于50mm，縫隙處填充低溫專用密封膠（如硅酮密封膠），杜絕冷空氣滲入；管線彎頭、三通等異形部位，需定制專用保溫件，避免出現保溫盲區。
3. 防潮與防護：保溫層外側必須增設防潮層，防潮層應完整包裹、密封良好，接口處采用熱縮套管或密封膠帶加固；室外管線還需增設保護層（如鍍鋅鐵皮、玻璃鋼），抵御日曬、雨淋、風力等環境影響。
4. 施工環境控制：施工需在環境溫度不低于5℃、無雨雪的條件下進行，避免低溫環境導致密封膠固化不完全；施工過程中需保護管線表面清潔，無油污、銹蝕，確保保溫層與管線緊密貼合。
六、結語
DN100
液氮管線的保溫厚度需摒棄“統一標準”的固化思維，以允許冷損量為核心指標，結合環境條件、保溫材料特性等因素通過科學計算確定。實際工程中，既要避免因保溫厚度不足導致冷損過大、結霜凍損等問題，也要防止過度保溫造成材料浪費和空間占用。同時，規范的施工工藝是保障保溫效果的關鍵，需嚴格把控材料選型、拼接密封、防潮防護等環節，確保液氮管線長期穩定、高效運行。
